      VYC Tracker FMC230 - Installation

      Hier erfährst du, wie du deinen Tracker installierst und worauf du dabei achten solltest.

      Allgemeine Informationen

      • Der Tracker ist mit einem kleinen Akku ausgestattet, der sich selbstständig auflädt. Dadurch kann er auch im Falle eines Stromausfalls weiterhin mit Energie versorgt werden. Die Akkuleistung kann von der Außentemperatur beeinflusst werden, was sich auf die Dauer der Energieversorgung auswirken kann.
      • Es ist wichtig, den Tracker direkt an die Hauptstromversorgung des jeweiligen Fahrzeugs anzuschließen. Dadurch stellst du einen reibungslosen Zündungsstatuswechsel, sowie eine zuverlässige Energieversorgung sicher.
      • Besonders bei Traktoren ist es entscheidend, den Tracker direkt an die Hauptstromversorgung anzuschließen. Andernfalls wird der Akku durch den Energieschalter nicht mehr mit Strom versorgt.
      • Der Tracker ist so konfiguriert, dass er den Modus "Online Deep Sleep" nutzt. Im Folgenden sind die Herstellerangaben zum durchschnittlichen Stromverbrauch des Trackers aufgelistet:

        • Bei 12V < 3 mA (Ultra Deep Sleep)

        • Bei 12V < 5 mA (Deep Sleep)

        • Bei 12V < 16 mA (Online Deep Sleep)

        • Bei 12V < 18 mA (GPS Sleep)

        • Bei 12V < 33 mA (nominal with no load)

        • Bei 12V < 2A Max. (with full Load / Peak)

      SIM-Karte einsetzen und Akku verbinden

      Du hast einen Testtracker von uns erhalten? Dann haben wir die folgenden Schritte schon für dich durchgeführt und du brauchst nur noch den Tracker anzuschließen. Die Anleitung dafür findest du hier.

      FMC230_cover_open1_correct FMC230_cover_open2_correct SIM_insert_FMC230_open3_correct FMC230_cover_open4_correct FMC230_cover_open5_correct FMC230_cover_open6_correct

      1. Du erhälst den Tracker nur teilweise verschlossen von uns.
      2. Entferne vorsichtig die obere Abdeckung von der unteren.
      3. Setze die SIM-Karte wie dargestellt ein. Achte darauf, dass die abgeschrägte Ecke der SIM-Karte in die richtige Richtung zeigt.
      4. Schließe den Akku über das Kabel an die Platine an. Positioniere den Akku so, dass er keine anderen Komponenten behindert.

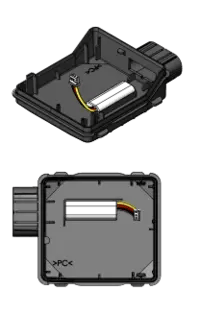

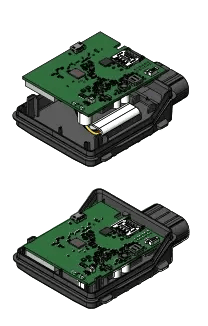

        1. Die Längsseite des Akkus sollte etwa 15 Millimeter vom  Rand des Gehäuses entfernt befestigt sein. Verwende bei Bedarf doppelseitiges Klebeband, um den internen Akku besser zu befestigen. Schließe den Akku an die Leiterplatte (PCB) an. Setze dann die Leiterplatte vorsichtig in das untere Gehäuse ein.

          FMC230_Battery_placement_case_FM1 FMC230_Pcb_placement_case

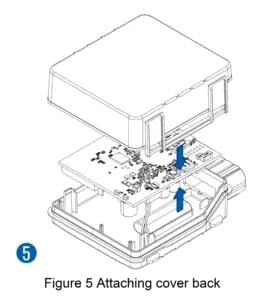

      5. Nachdem du alle Schritte bis einschließlich Schritt 4 erfolgreich abgeschlossen hast, setze die obere und untere Abdeckung des Geräts wieder zusammen. Drücke die beiden Abdeckungen fest zusammen, bis das Gehäuse vollständig geschlossen ist. Dies gewährleistet, dass das Gerät spritzwasser- und staubgeschützt ist. Falls sich das Gehäuse nicht sofort vollständig schließen lässt, überprüfe beispielsweise erneut die Position des Akkus.

      Traktor / Schlepper

      Bei der Installation des Trackers im Traktor ist es wichtig darauf zu achten, dass dieser dauerhaft mit Strom versorgt wird.

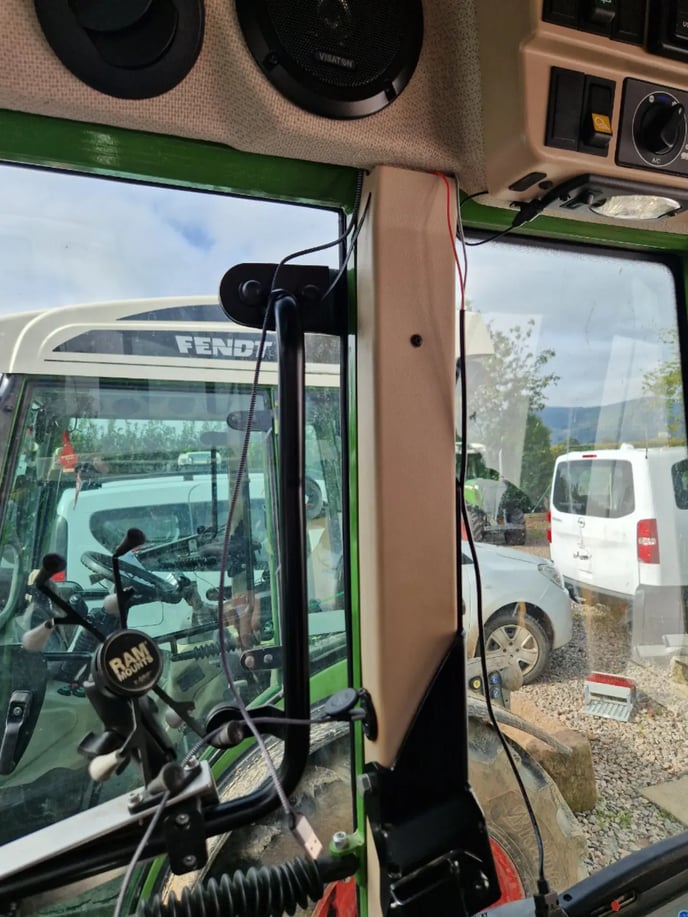

      Im Folgenden findest du Bilder einer Installation in einem Fendt Traktor, bei dem der Tracker über den Kabelbaum in der B-Säule angeschlossen ist.
      Um eine optimale Sicht zu den GPS-Satelliten sicherzustellen, wird der Tracker im Dachhimmel des Fahrzeugs befestigt.

      TIPP
      Die kleine "Sicherheitslampe" erhält auch dann Strom von der Batterie, wenn die Stromversorgung des Traktors abgeschaltet ist.

      VYC_Tracker_Fendt_B_Saeule_anonymisiert

      PKW

      Wie bereits in den allgemeinen Informationen erläutert, ist es bei der Installation im PKW von entscheidender Bedeutung, dass der Tracker kontinuierlich mit Strom versorgt wird.

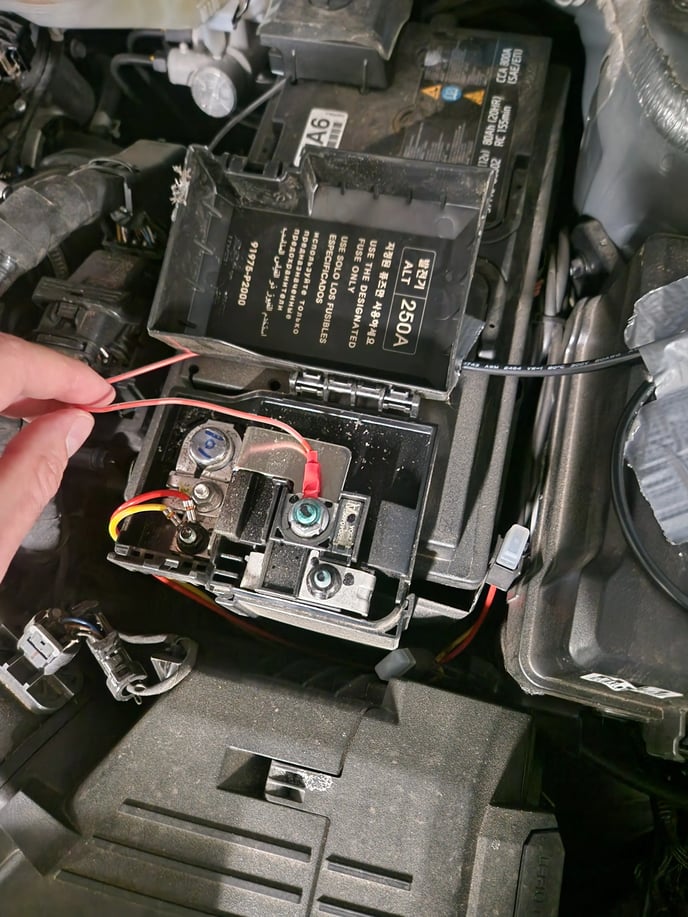

      Die nachfolgenden Bilder veranschaulichen zwei unterschiedliche Methoden, wie Nutzer den Tracker im Motorraum an die Autobatterie angeschlossen haben.

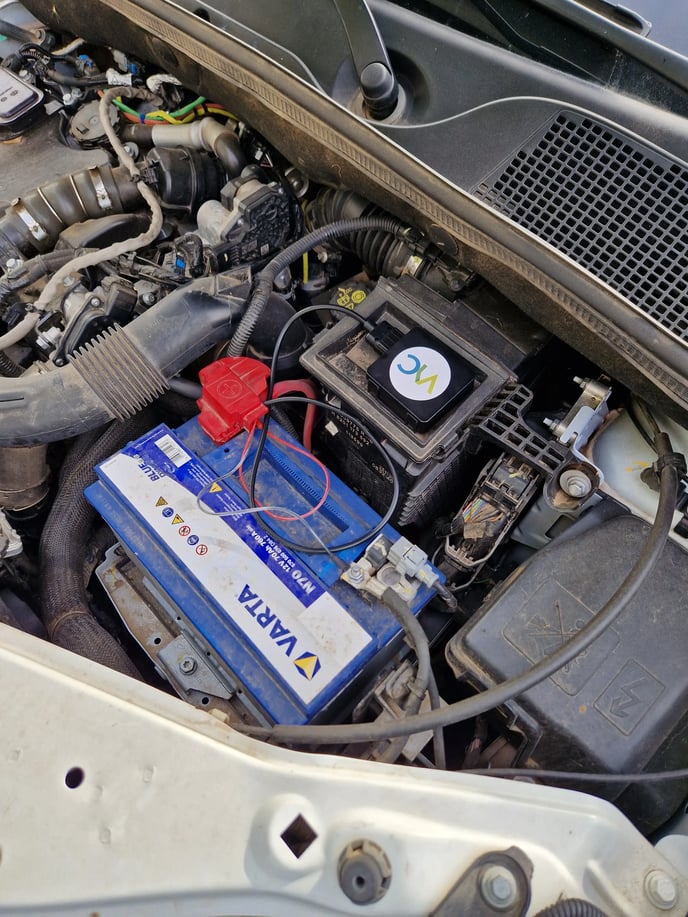

      • In Version 1 liegt der Tracker lose in einer Art Schale im Motorraum (Dacia).
      • In Version 2 wurde der Tracker sicher mit Klebeband im Motorraum (Hyundai) befestigt, um eine stabile Installation zu gewährleisten.

      Version 1

      VYC_Tracker_Weinbergsauto


      Version 2

      VYC Tracker_Klebeband

      VYC Tracker_verbindung_batterie_plus

      VYC Tracker_verbindung_batterie_minus



      Ist mein Tracker korrekt installiert?

      Im Tracker FMC230 sind zwei LEDs eingebaut, über die du den Status des Trackers ablesen kannst. Diese LEDs findest du auf der Rückseite deines Trackers:

      VYC_Tracker_Status_LED

      Sobald du den Tracker mit der Stromversorgung verbunden hast, fangen die LEDs nach kurzer Zeit an zu blinken. Im folgendem findest du die Bedeutung der jeweiligen LED Signale:

      Navigate LED:

      Verhalten der LED Bedeutung
      Dauerhaft leuchtend GNSS*-Signal wird nicht empfangen
      Blinkt jede Sekunde Normalbetrieb, GNSS funktioniert
      Aus GNSS ist ausgeschaltet, weil
      • Der Tracker nicht funktioniert
        oder
      • Der Tracker im Schlafmodus ist
      Blinkt ständig schnell Die Firmware des Geräts wird aktualisiert

      *GNSS = Mobilfunknetz / Mobilfunksignal

      Status LED:

      Verhalten der LED Bedeutung
      Blinkt jede Sekunde Normalbetrieb
      Blinkt alle zwei Sekunden Schlafmodus
      Blinkt kurz schnell Modemaktivität
      Aus
      • Gerät funktioniert nicht
        oder
      • Gerät befindet sich im Boot-Modus
